摘要
采用智能遠程預付費電能表，采集各租戶實時用電量、剩余電量，通過智能遠程預付費電能表進行遠程分合閘控制，進而實現先售電后用電。系統采用現場就地組網的方式，組網后通過現場總線通訊傳至后臺，通過SW2018型遠程預付費電能管理系統實現各租戶用電的收費、監控和管理。
參考標準
ISO/IEC11801 《國際綜合布線標準》
GB/50198 《監控系統工程技術規范》
GB50052-2016 《供配電系統設計規范》
GB50054-2015 《低壓配電設計規范》
IEC 61587 《電子設備機械結構系列》
DL/T448-2016 《電能計量裝置技術管理規程》
DL/T 698.1-2009 《第1部分：總則》
DL/T 698.2-2010 《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T/814-2013 《配電自動化系統功能規范》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
GB/T18460.3 《IC卡預付費售電系統 第3部分：預付費電度表》
系統方案

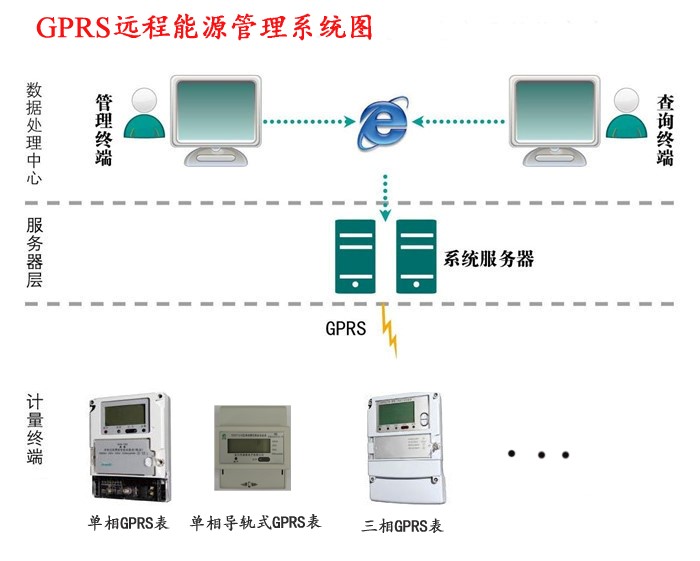

SW2018遠程預付費電能管理系統根據共昌集團實際情況進行組網設計，對商鋪租戶加裝遠程費控智能表，對居民樓用戶加裝單相遠程費控表，采用就地組網，所有電表通信采用手拉手方式接入采集終端。通過GPRS將數據傳送至服務器。整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。
現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，實現數據現場采集。
網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業服務器、顯示器、打印機等設備。監控系統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
系統功能

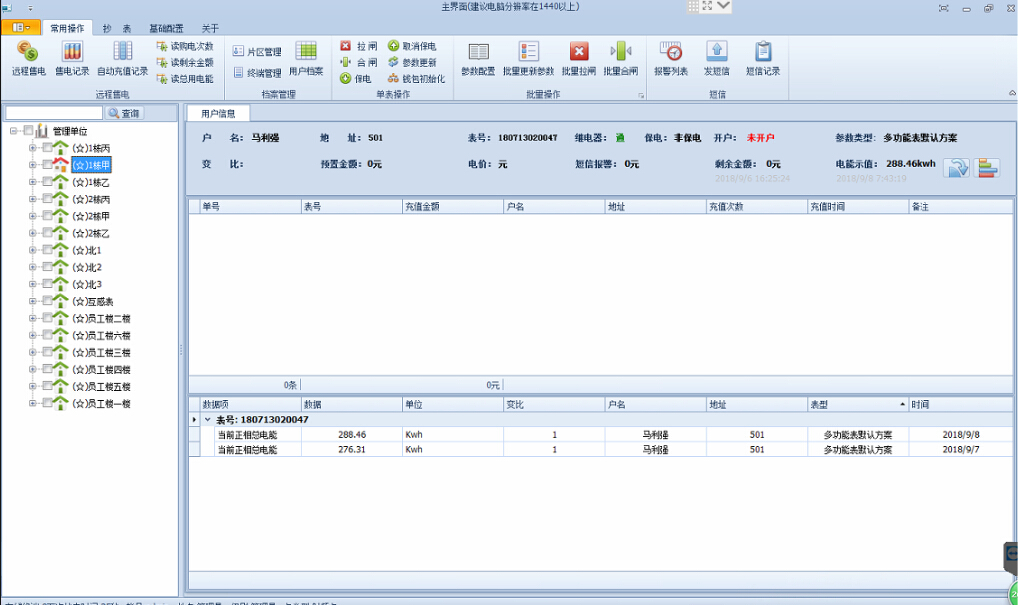

整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢系統。
集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能；用戶查詢機系統用于商鋪查詢個人信息、充值和用電情況；另外還可配置手機端查詢網站，可用于商鋪用戶在手機網站終端上實時查詢個人信息、充值、遠程控制及每日用電情況，如果條件滿足，還支持用戶使用支付寶銀聯等方式遠程自助購電。
主要特點
1．快速配置，即裝即用：將電表和通訊管理機配置導入系統就可以使用；
2．遠程集中抄表：免去人工抄表，電表狀態實時性最高可精確到3分鐘以內；
3．支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價；
4．遠程售電：財務集中管理，電量實時下發，并比對充值次數防止作弊；
5．數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；
6．遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；
7．能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量儀表每天的用能狀況；
傳統的IC卡預付費售電管理系統實現了先交費后用電的管理模式，但由于抄收電表數據依賴于購電卡，用戶用電數據滯后于發生時間，不僅需要人工抄表，也無法有效進行用電管理、監控和實時控制。
利用遠程預付費電能管理系統，無需IC卡，可以實現計算機遠程集中抄表、實時監控、遠程充值和遠程控制，再通過預警信息和短信通知，以及手機網站，物管部門即可完成整個抄表、收費、控制和核查工作，實現高度信息化和自動化，大大提高用電營銷管理效率和水平，節約人力物力的同時，也提高了經濟效益，同時還具有防信息泄露防竊電的安全功能。
微信自助服務平臺
1 我公司開發的微信自助服務平臺，是綜合性的服務平臺，包括繳費充值功能、賬戶查詢功能、遠程控制功能、低限提示功能等。
2 商戶或用戶授權關注學校微信公共號，即可實現自助充值繳費，實時到賬用電。
3系統可自動推送催費信息、欠費信息等，方便用戶及時繳費，避免不能及時繳費而影響使用。
4 可實現遠程控制功能，開發權限后，用戶可通過手機遠程開電、關電。

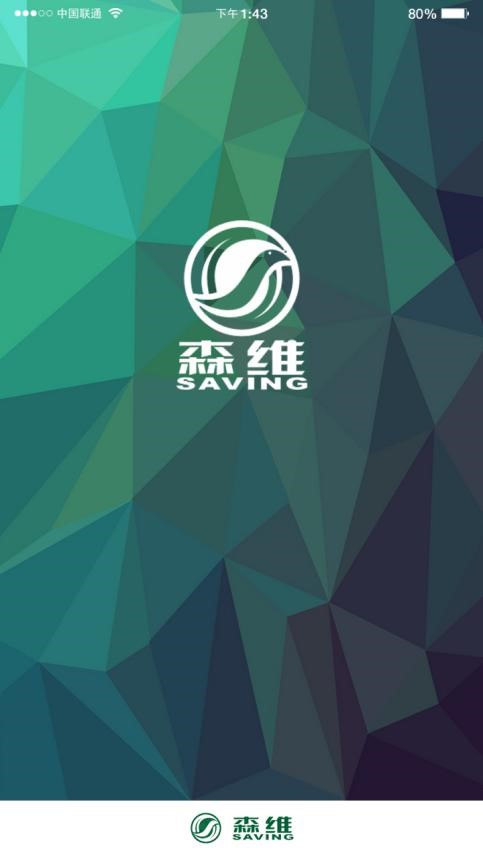

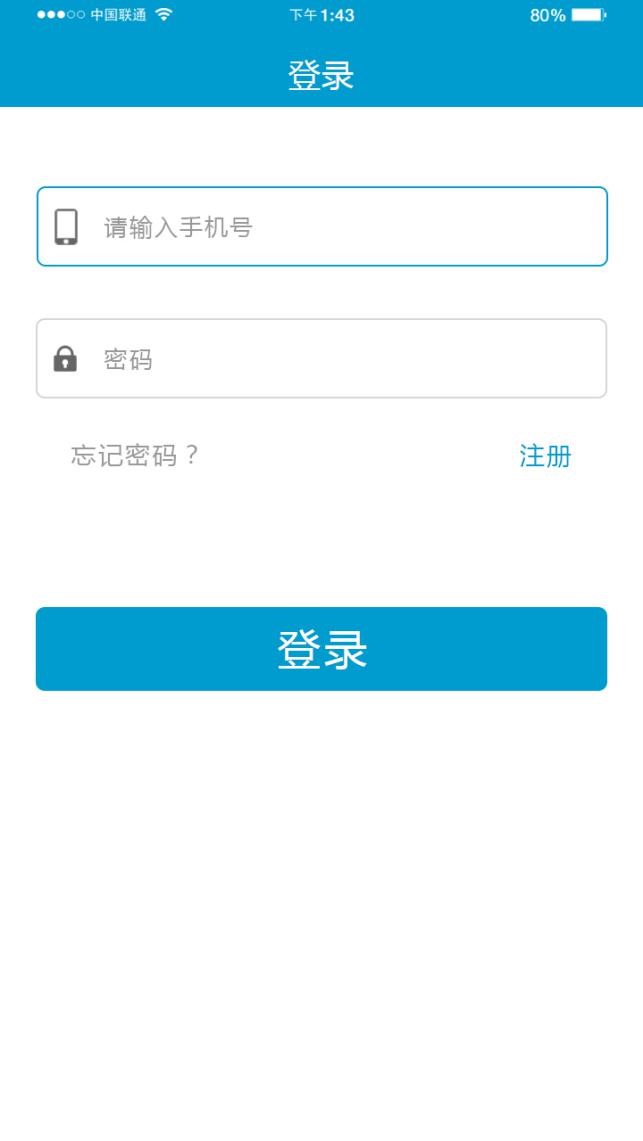

啟動界面 登錄界面

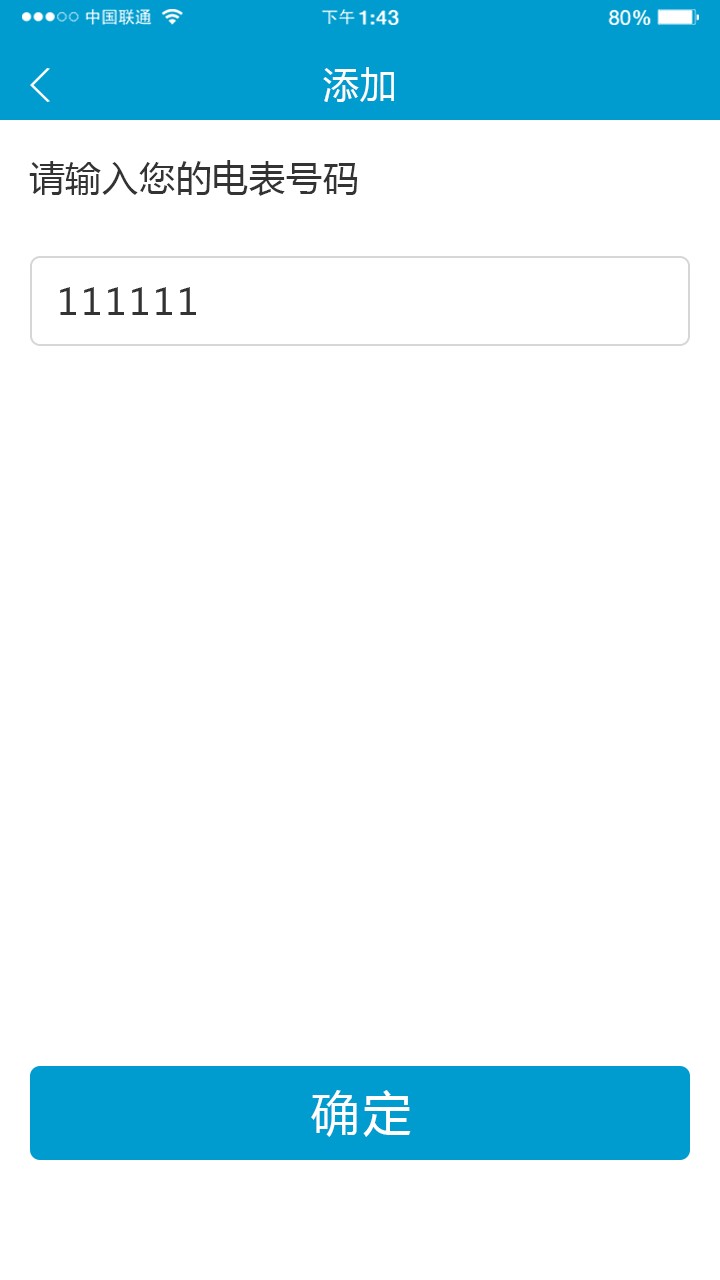

注冊界面 添加用戶界面

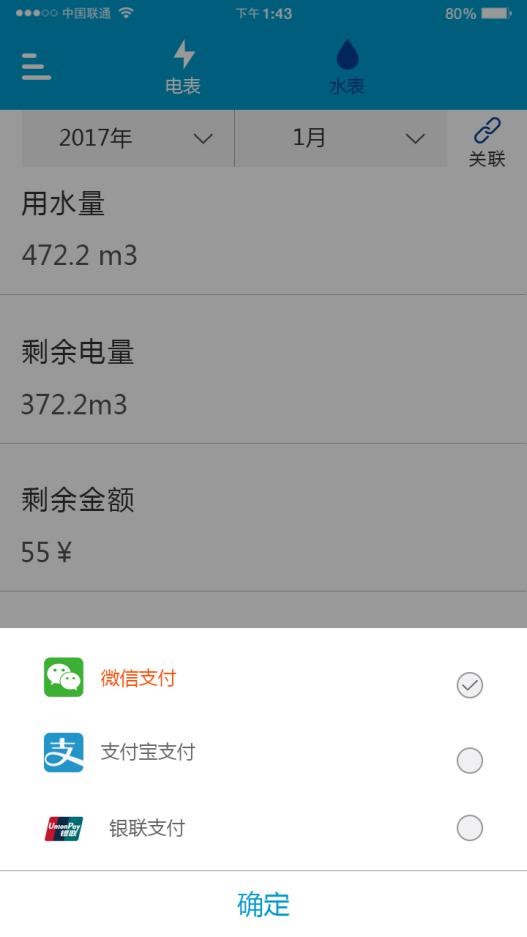

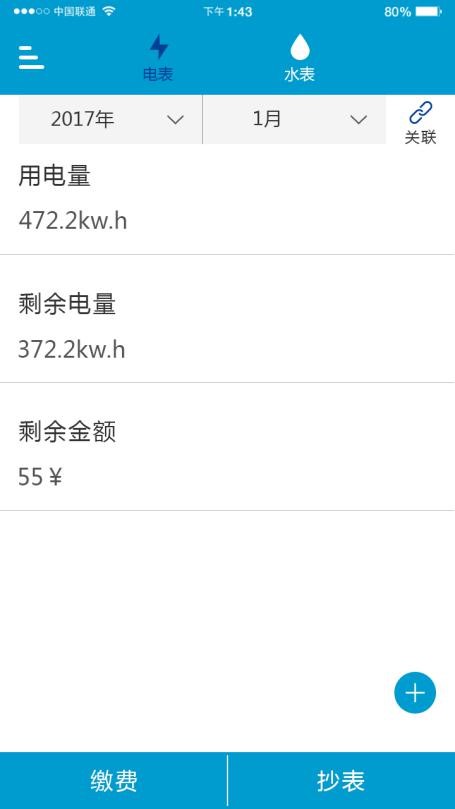

查詢界面 支付界面

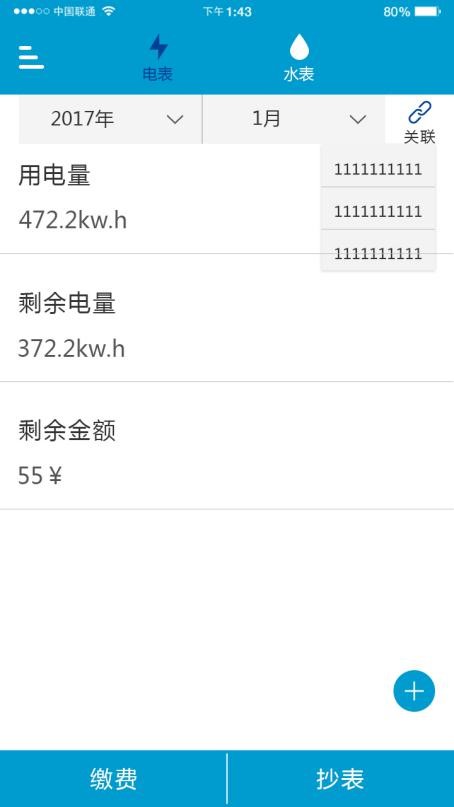

添加用戶界面 電表關聯界面
系統優勢特點1）解決了大量能源數據無法參與數據共享問題，實現了能源數據歸一化、持久化存儲，并提供了各種統計分析工具；
2）對能源數據與能源設備運行數據的實時采集并網，實現對異常用能與參數異常等問題的及時報告與預警，及時發現設備故障隱患；
3）隨時隨地了解自身能源情況，了解各類重要能源指標，及時獲得對自身的能源狀況全面準確的評價，從而幫助客戶進一步優化管理制度與運行策略，并主動的對有節能潛力的能源設備節能改造；
4）提高工作人員的節能意識與能源管理水平，實現良好的社會價值與經濟價值；
5）積極響應了國家倡導的節能減排工作，起到節能表率作用。
結束語
建筑智能化管理是當下的主流趨勢，在當下的主流智能配電系統的普及的市場情況下，更多資費管理和系統結合的需求成為市場的主流聲音。
從物業管理方的角度，業主的用能繳費一直是一個復雜的課題。首先是各個業主繳費時間的不統一，繳費的方式不統一，迫使物業管理方在此部分要花費大量的人力物力去維護相關信，收繳相關費用。
針對市場的主要痛點，我公司特提供成套的預付費解決方案，系統不但可以預收電費，實現“先交錢、后用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關于“節能減排”等號召時有選擇性的進行限電。現場通過遠程預付費的系統，實現了先交費后用電，可以避免物業公司的電費墊資問題，從而緩解了商業提剛剛運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。
